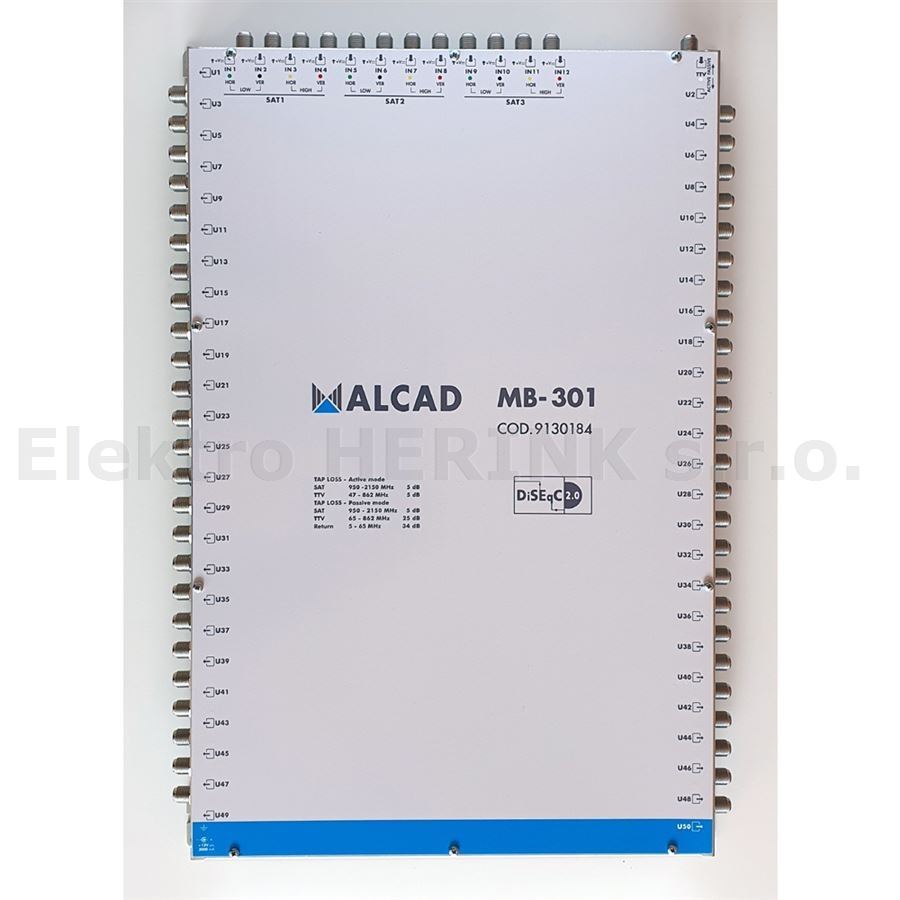

ALCAD MB-301 multipřepínač 13/50

Vaše cena bez DPH

17 666,12 Kč

Vaše cena s DPH

21 376,00 Kč

Dostupnost

Na objednávku

Kód

9130184

Výrobce

ALCAD

Přidat do oblíbených

Hvězdicový multipřepínač MB s 32 výstupy. Terestrické a FM pásmo jsou v multipřepínačích zpracovávány aktivně, útlum v TV pásmu je od 0 do 2 dB. Vysoká výstupní úroveň (až 95 dBµV v TV pásmu a 100 dBµV v SAT pásmu) umožňuje zapojení vzdálených účastnických zásuvek. Multipřepínač je ovládán řídícími signály podle standardu DiSEqC 2.0. Součástí dodávky je napájecí zdroj FU-403 zajišťující napájení multipřepínače i připojených LNB. Zařízení není nutné při instalaci nijak nastavovat.

typ	hvězdicová instalace nebo koncový multipřepínač za kaskádovým multipřepínačem řady ML
počet vstupů	13 (12x SAT + TV)
počet výstupů	50
frekvenční rozsah TV vstupu	47- 862 MHz (5-862 MHz v pasivním režimu)
odbočovací útlum v TV pásmu	aktivní režim 8 ... 0 dB (47-860 MHz), 6 ... 1 dB (470-694 MHz), pasivní režim 34 ... 22 dB, tolerance max. 6 dB (dle výstupu multipřepínače)
výstupní úroveň v TV pásmu	aktivní režim 95 dBµV (IMD3), pasivní režim 110 dBµV (IMD3)
max. vstupní úroveň v TV pásmu	95 dBuV v aktivním režimu pro 6 DVB-T/T2 kanálů
frekvenční rozsah SAT vstupu	950 - 2150 MHz
odbočovací útlum v SAT pásmu	4 ... 0 dB ±3 dB (dle výstupu multipřepínače)
výstupní úroveň v SAT pásmu	100 dBµV (IMD3 -35dB), 92 dBµV (IMD2 -35dB)
izolace mezi TV a SAT vstupem	> 25 dB TV/SAT
izolace mezi výstupy	> 35 dB TV, > 30 dB SAT
izolace mezi SAT vstupy	> 30 dB
přepínání výstupů	DiSEqC 2.0, 14/18V, 0/22 KHz
napájení	13 Vdc, v pasivním režimu nemusí být napájen (je-li jinak zajištěno napájení LNB)
napájení LNB	13 Vdc / 1500 mA max.
proudový odběr z přijímače SAT	50 mA± 2 (14/18 Vdc)
konektory	F konektory
pracovní teplota	-10°C .....+45°C (+55°C s ventilátorem)
rozměr	450 x 210 x 45 mm

Multipřepínače ALCAD řady MB jsou určeny pro skupinový příjem TV / FM / DAB / SAT signálů. Mohou pracovat jako samostatné hvězdicové multipřepínače nebo jako koncové multipřepínače kaskády s multipřepínačem řady ML. Umožňují přepínat mezi pasivním a aktivním zpracováním TV / FM / DAB pásma. Výstupy jsou ovládány řídícími signály podle standardu DiSEqC 2.0. a jsou vybaveny LED indikací připojených SAT přijímačů. Součástí dodávky je napájecí zdroj FU-403 zajišťující napájení multipřepínače, připojených LNB, případně i kaskádového multipřepínače ML.
